Architektur vor Code
Ein FPGA-Projekt entscheidet sich vor der ersten Zeile RTL. Am Anfang steht die Abschätzung: Wie viele Logikzellen, Register, Block-RAMs und DSP-Slices braucht die geplante Funktion, welche Taktdomänen entstehen, wo liegen die Datenraten, wie gross ist der Puffer, den die Schnittstelle verlangt? Aus dieser Abschätzung folgt die Bausteinwahl — und die Erkenntnis, ob eine Aufgabe überhaupt in ein FPGA gehört oder ob Mikrocontroller, SoC oder eine Kombination die tragfähigere Lösung sind.
Danach wird die Architektur festgelegt: Modulschnitt, Schnittstellen zwischen den Modulen, Taktkonzept, Reset-Strategie, Übergänge zwischen Taktdomänen. Gerade diese Übergänge sind die häufigste Ursache für Fehler, die sich sporadisch zeigen und im Labor kaum reproduzieren lassen. Sie werden deshalb bewusst entworfen und dokumentiert, nicht nebenbei implementiert.
RTL, Verifikation und Timing-Closure
Die Implementierung erfolgt in VHDL oder Verilog, in einem lesbaren, synthesefreundlichen Stil mit klar getrennten Modulen. Jedes Modul bekommt seine Testbench; die Verifikation läuft auf Registerebene gegen die Spezifikation, mit gezielten Testfällen für Grenzwerte, Überläufe und Fehlerfälle statt nur für den Normalbetrieb. Constraints — Taktdefinitionen, Ein- und Ausgangsverzögerungen, False Paths, Multicycle Paths — werden vollständig geschrieben, denn ein Timing-Report ist nur so aussagekräftig wie die Randbedingungen, gegen die er prüft.
Timing-Closure heisst danach: Berichte lesen, kritische Pfade verstehen, Pipeline-Stufen setzen oder Logik umbauen, statt Optimierungsschalter zu drehen, bis das Werkzeug zufällig zufrieden ist. Am Ende steht ein Design mit Reserve über alle Ecken des Bauteils, nicht eines, das im Sommer im Schaltschrank ausfällt.
Bring-up auf der Zielhardware

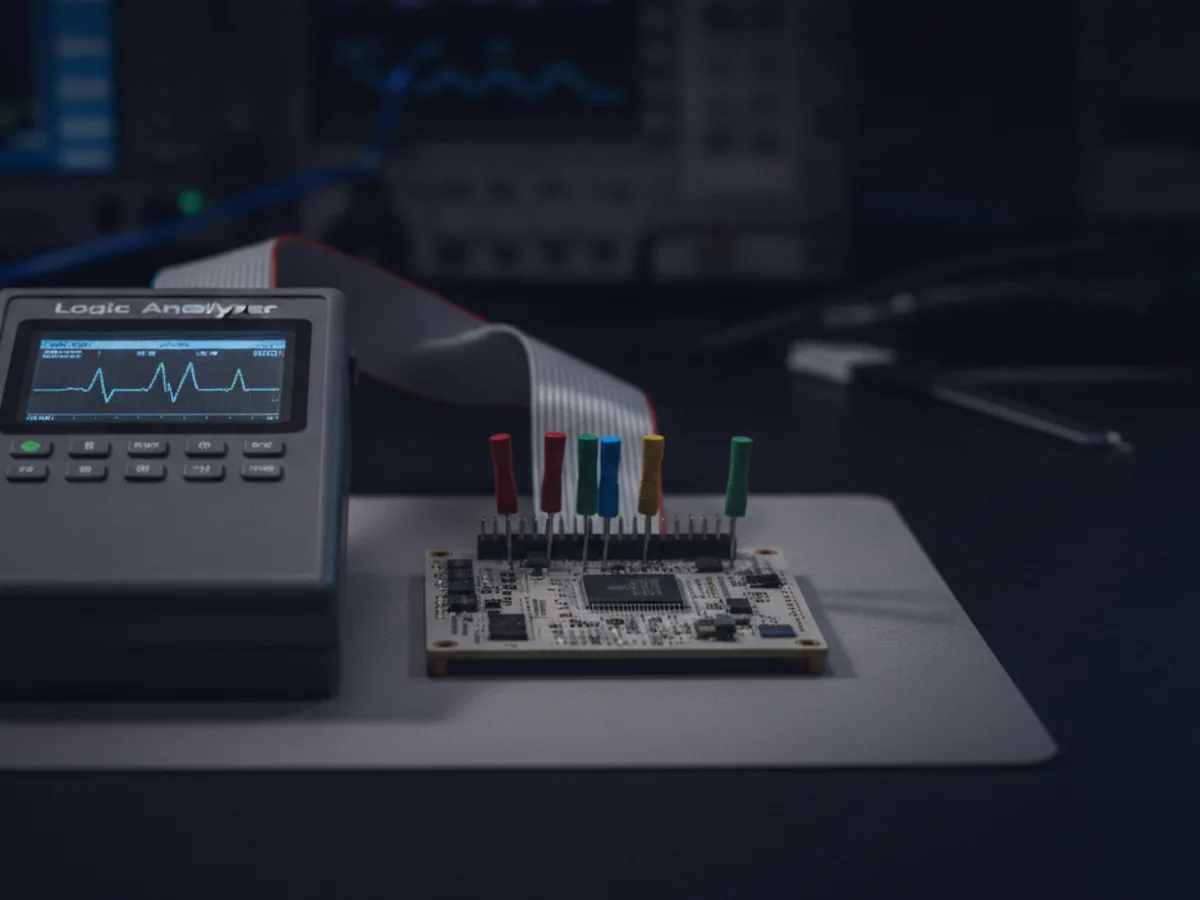

Die Inbetriebnahme findet auf der echten Baugruppe statt: Konfiguration, Takt, Speicher, Schnittstellen, dann die Funktion. Zur Fehlersuche kommen Logikanalysator, On-Chip-Debugger und eingebaute Testpunkte im Design zum Einsatz. Weil in diesem Büro auch Schaltplan und Layout entstehen können, lässt sich ein Fehler dort suchen, wo er sitzt, statt an der Grenze zwischen Hardware- und Logikverantwortung liegen zu bleiben.
Typische Aufgaben sind digitale Signalverarbeitung, schnelle Sensor- und Kameraschnittstellen, Protokollumsetzer, deterministische Steuerungen mit harten Latenzanforderungen und Vorverarbeitung, die ein Mikrocontroller nicht mehr schafft. Auftraggeber aus Deutschland, Österreich und der Schweiz arbeiten remote mit festen Zwischenständen; das Bring-up findet vor Ort oder am Messplatz in Regensburg statt.
