Hochfrequenz, sauber gemessen.

Hochfrequenz-Schaltungsentwurf und messtechnische Absicherung bis in den GHz-Bereich — Erfahrung u. a. aus einem 77-GHz-Radar-SoC-Programm für die Automobilindustrie.

Leistung
RF-Design
POS. 04
Frequenzbereich
bis in den GHz-Bereich, Programmerfahrung bei 77 GHz
Messmittel
Netzwerkanalysator und Spektrumanalysator, dokumentierte Aufbauten
Umfang
Anpassung, Filter, Antenne, Layoutmassnahmen, Messprotokoll
Einzugsgebiet
Regensburg · DACH-Region (Deutschland, Österreich, Schweiz)
Spektrumanalysator und RF-Testaufbau im Messlabor

POS. 04.A — MESSUNG AM SPEKTRUMANALYSATOR

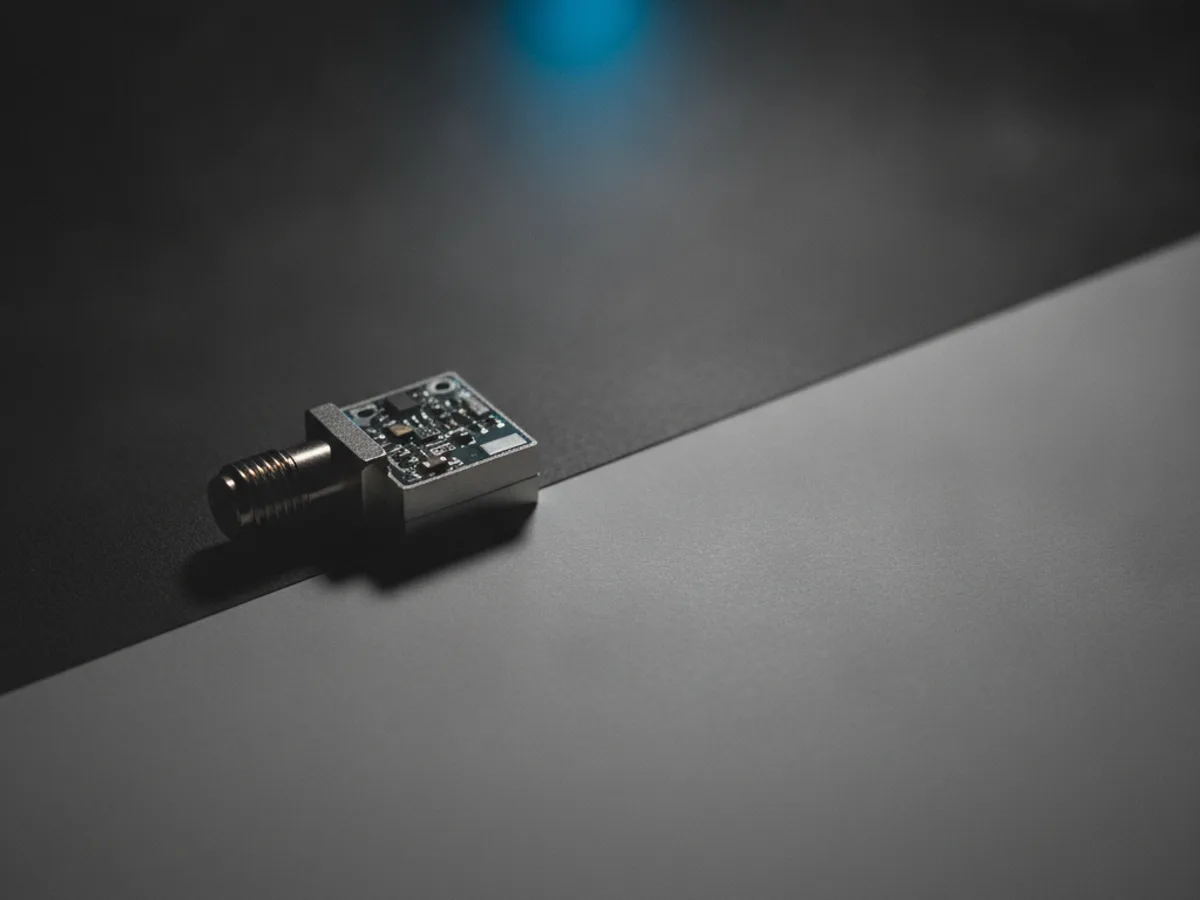

HF-Filterbaugruppe mit SMA-Steckverbinder

POS. 04.B — HF-FILTER MIT SMA-ANSCHLUSS

POS. 04.1

Leistungsumfang

04.1.1Punkt 1
HF-Schaltungsentwurf inklusive Impedanzanpassung und Filterdesign
04.1.2Punkt 2
Antennenauslegung und -anpassung für die jeweilige Baugruppe
04.1.3Punkt 3
Layout-Massnahmen gegen Störabstrahlung und Kopplung
04.1.4Punkt 4
Messung an Netzwerkanalysator und Spektrumanalysator

Typischer Einsatz

Funkschnittstellen, Radar-Frontends, Sensorik mit HF-Anteil, EMV-kritische Baugruppen.

POS. 04.2

Hochfrequenz verzeiht keine Näherung

Oberhalb weniger hundert Megahertz hört eine Leiterbahn auf, eine Verbindung zu sein, und wird zum Bauteil. Leitungsimpedanz, Lagenaufbau, Übergänge zwischen Lagen, Steckverbinder, Gehäuse und selbst die Befestigungsschraube gehören dann zur Schaltung. RF-Design heisst deshalb: die Hochfrequenzkette vom Anschluss bis zur Antenne als Ganzes auslegen — Anpassung, Filter, Verstärkung, Rauschbudget, Linearität — und jede Annahme gegen eine Messung stellen.

Die Arbeit umfasst Impedanzanpassung und Filterentwurf, Auslegung und Anpassung von Antennen für die jeweilige Baugruppe, den Lagenaufbau der Leiterplatte für definierte Wellenwiderstände sowie Layoutmassnahmen gegen Störabstrahlung und Verkopplung. Abschirmung, Massekonzept und die Trennung von Versorgungs- und Signalpfaden werden mitentworfen, nicht nachträglich aufgesetzt.

Gemessen wird, was behauptet wird

Zur Absicherung gehören Messungen am Netzwerkanalysator — Anpassung, Einfügedämpfung, Isolation — und am Spektrumanalysator: Trägerpegel, Nebenaussendungen, Störabstand, Nachbarkanalverhalten. Jede Messung wird mit Aufbau, Kalibrierung und Randbedingungen dokumentiert, damit sie an einem anderen Messplatz reproduzierbar bleibt. Diese Dokumentation ist der Unterschied zwischen einer funktionierenden Baugruppe und einer nachweisbar funktionierenden Baugruppe — und sie entscheidet, wie glatt die spätere EMV- und Zulassungsprüfung durchläuft.

Erfahrungshintergrund für diese Leistung ist unter anderem die Programmarbeit an einem 77-GHz-Radar-SoC für die Automobilindustrie — ein Umfeld, in dem Frequenzlage, Störfestigkeit und Reproduzierbarkeit über die Freigabe eines sicherheitsrelevanten Systems entscheiden. Dazu kommt Erfahrung aus Defense-Projekten in Radar, Antennen und Satellitenkommunikation.

Typische Aufgaben und Einzugsgebiet

Beauftragt wird RF-Design für Funkschnittstellen und Funkmodule, Radar-Frontends, Sensorik mit Hochfrequenzanteil, Antennenanpassung an das reale Gehäuse und für Baugruppen, die eine EMV-Prüfung nicht bestanden haben und eingegrenzt werden müssen. Konzept, Simulation und Layout laufen ortsunabhängig für Auftraggeber in Deutschland, Österreich und der Schweiz; Messungen finden am Messplatz in Regensburg oder in deinem Labor statt.

Weil Schaltplan, Layout und Hochfrequenzauslegung in einer Hand liegen, entfällt die übliche Bruchstelle zwischen Hardware- und HF-Verantwortung: Der Lagenaufbau der Leiterplatte, die Führung der HF-Leitungen und die Wahl der Steckverbinder werden gemeinsam mit der Schaltung entschieden und nicht nachträglich aneinander angepasst. Das verkürzt die Zahl der Musterstände, die es bis zu einer freigabefähigen Baugruppe braucht.

Kurzfassung

Exxcellent Engineering Consultancy entwickelt RF-Schaltungen bis in den GHz-Bereich, mit Programmerfahrung aus einem 77-GHz-Automotive-Radar-SoC.

Frequenzbereich
bis in den GHz-Bereich, Programmerfahrung bei 77 GHz
Messmittel
Netzwerkanalysator und Spektrumanalysator, dokumentierte Aufbauten
Umfang
Anpassung, Filter, Antenne, Layoutmassnahmen, Messprotokoll

Diese Leistung unverbindlich anfragen →

Silhouette bei einer Antennenmessung auf einem Dach

POS. 04.3 — ANTENNENMESSUNG

POS. 04.4

Fragen zu RF-Design

Hilfst du auch, wenn eine Baugruppe die EMV-Prüfung nicht bestanden hat?

Ja. Der erste Schritt ist das Eingrenzen der Quelle am Messplatz; danach folgen Massnahmen in Schaltung, Layout oder Abschirmung mit anschliessender Nachmessung.

Legst du auch Antennen aus?

Ja, Auslegung und Anpassung von Antennen für die jeweilige Baugruppe inklusive messtechnischer Absicherung gehören zum Umfang.

Bekomme ich ein Messprotokoll?

Jede Messung wird mit Aufbau, Kalibrierung und Randbedingungen dokumentiert, damit sie an einem anderen Messplatz nachvollziehbar bleibt.
